Nano Centralina 6D4R con Audio
Il progetto descritto di seguito rappresenta una microcentralina, compatibile per Arduino NANO, che permette il controllo di 6 lampade a bassa tensione o led di potenza in modalità PWM, con possibilità quindi di effettuare dissolvenze e 4 relè elettromeccanici, utili per comandare carichi ad alta tensione, lampade o motorini per azionamenti. Inoltre, grazie ad un player MP3 a bordo, permette anche la gestione di vari effetti sonori.
Nativity scene controller, crib flicker lights and sounds effects with Arduino Nano.
Descrizione delle varie fasi di lavorazione:

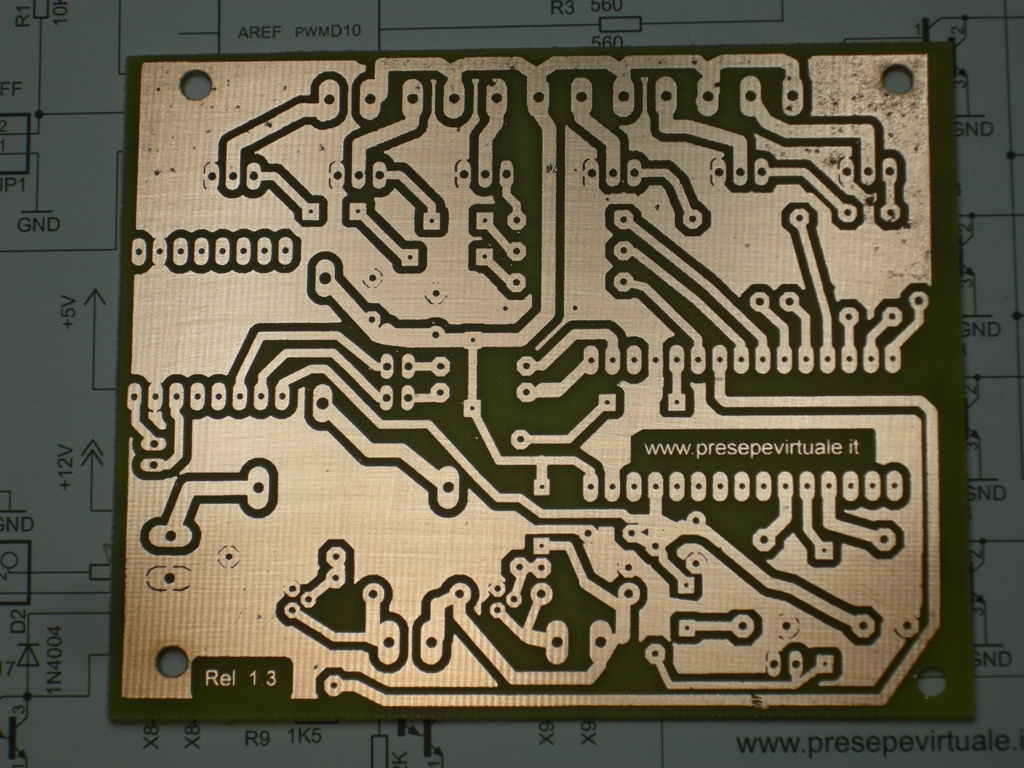

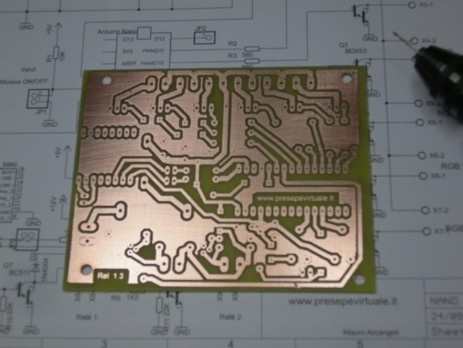

Foratura del circuito stampato, la maggior parte dei fori sono da 0,8mm, per gli zoccoli dove andrà inserito Arduino NANO ed il DFPlayer mini i fori sono da 0,9. Per i connettori 1mm.

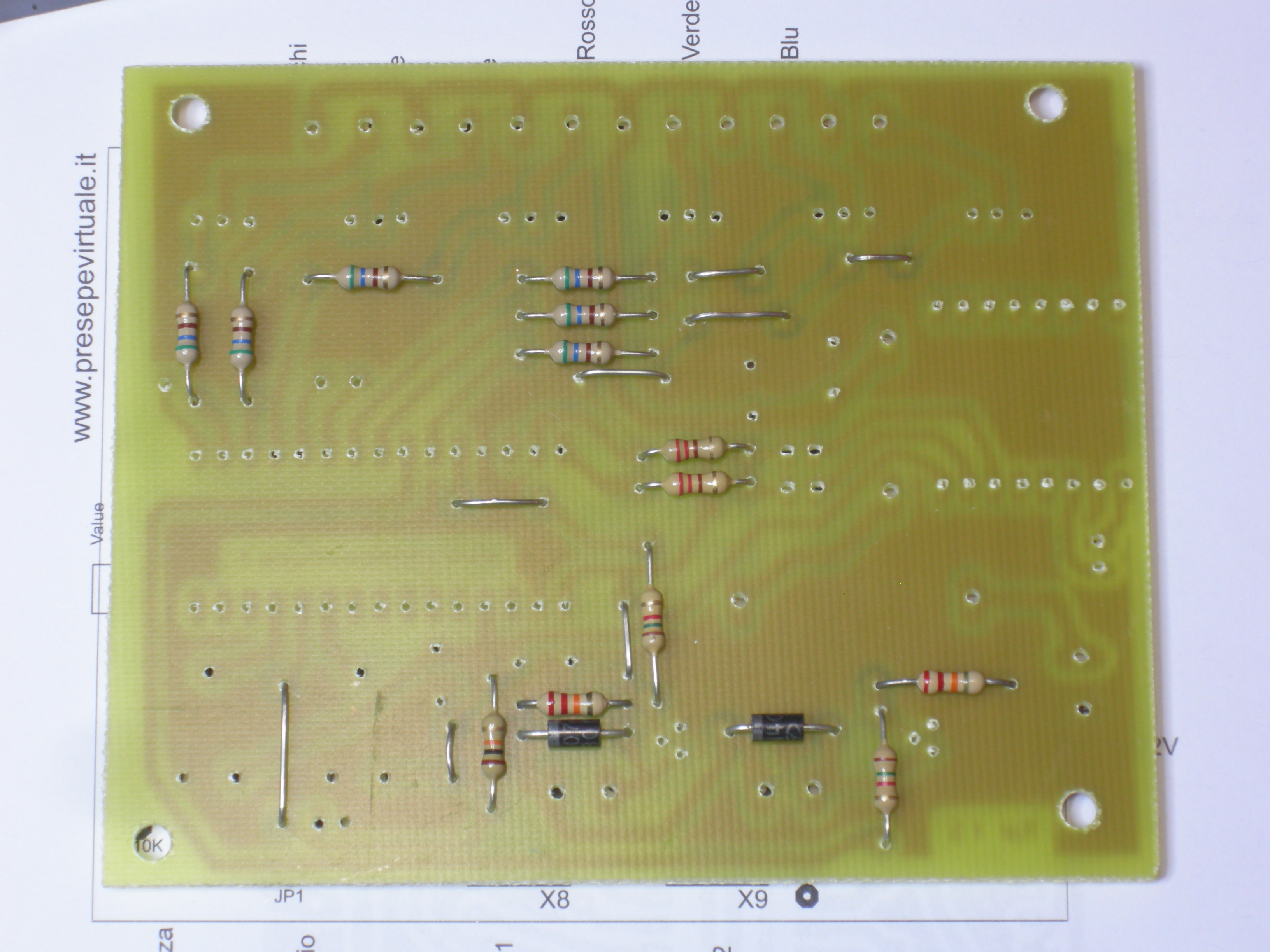

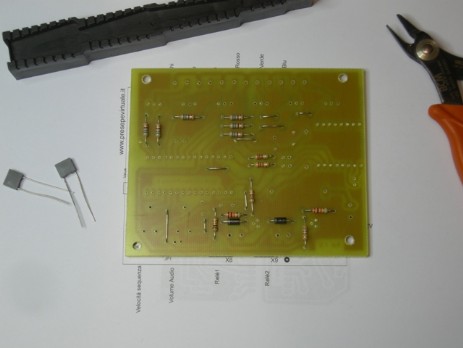

L'assemblaggio inizierà dai componenti più bassi, gli 8 pontifilo, i resistori ed i diodi.
A seguire, verranno montati i componenti più alti.

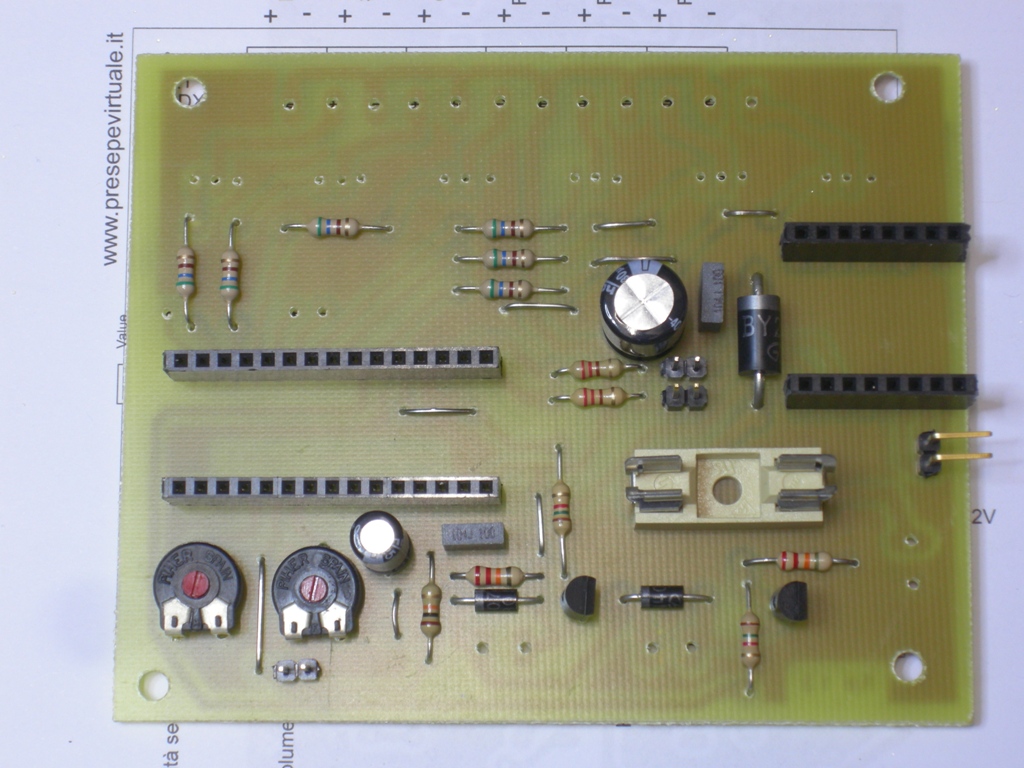

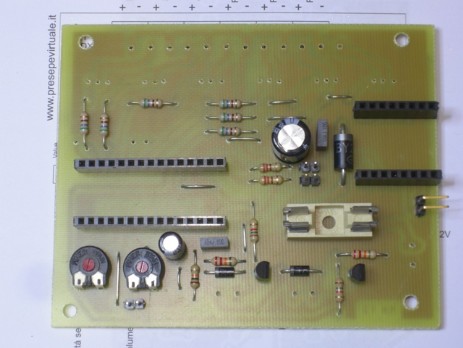

I connettori per Arduino Nano ed il DFPlayer mini, sono ricavati tagliando una barretta di pin passo 2,54mm femmina.
Prestare attenzione alla polarità dei due condensatori elettrolitici.
Cablaggio ultimato.
Si passa alla fase di collaudo!

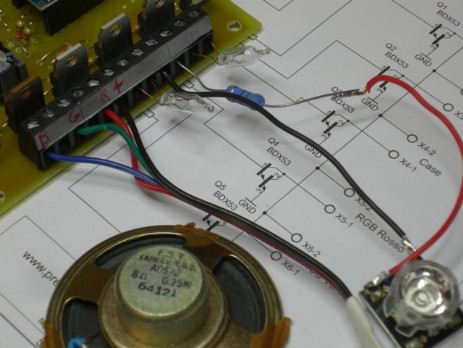

Particolare del collegamento dei colori di una striscia RGB.

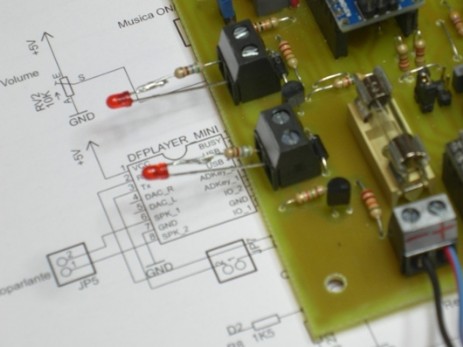

Particolare del collegamento di due led di segnalazione sulle uscite relè ed il morsetto di alimentazione 12Vcc.
Video della fase di collaudo del primo prototipo Rel. 1.2
(fase dell'alba con il canto del gallo)
Per scaricare la documentazione del progetto, cliccare QUI
Firmware di prova rel. 1_1
L'archivio comprende la libreria per il DFPlayer mini ed i file MP3 da copiare nella scheda micro SD
Sul forum del Presepioelettronico è attiva una discussione su questo progetto:
http://www.presepioelettronico.it/forum/topic.asp?TOPIC_ID=6644&whichpage=3
